ラベラー

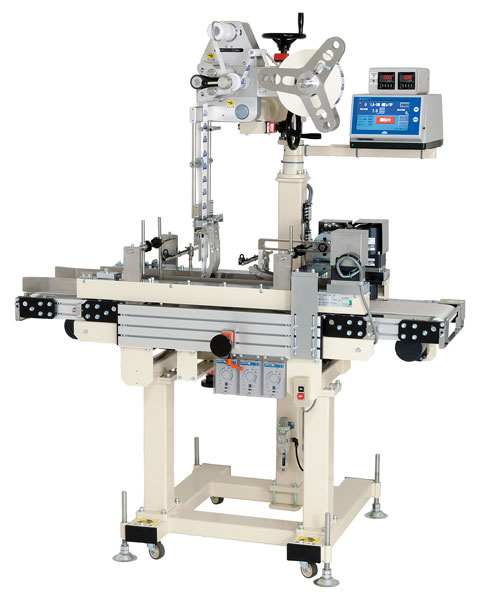

LA-9500M  上貼機
                                                     ラベルTOPに戻る



 型 式
 LA-9500M-CK 上貼機(右搬送/左搬送)
 処理能力
 120枚/分(ワークピッチ200mmの場合)
 品種登録数
 100品種
 ラベル仕様
 台紙幅 15〜120mm
 ラベル長 15〜300mm
 ラベル間隔 3mm以上
 ロール外径 ø280mm(約250m巻き)
 紙管内径 ø76.5mm
 巻き仕様 表巻き (オプションで裏巻きも可能)
 コンベヤ仕様
 コンベヤベルト幅 200mm
 コンベヤ長さ 1,000mm
 コンベヤ高さ 780mm ( +80mm、-0mm)
 標準搬送速度 21.0m/分(50Hz)、25.0m/分
(60Hz)
 外形寸法
 1,003(幅)×780(奥行き)×1,400
(高さ)mm
 質 量
 約80kg
 電源・消費電力
 AC100V 50/60Hz 最大500W
 オプション
 印字機、印字検査装置、ラベル貼付有無検査装置等

●7インチワイドカラー液晶タッチパネルと高速CPUによって視認性、操作性が向上しました。●LA-9500上下貼機では、1台の操作パネルで上下のラベラーをコント ロ ール可能です。●フレームをアルミ一体成型することによって、軸受け部品の点数を削減するだけでなく、強度も確保。●ラベラー表面をフラットにすることによってヨゴレを防ぎ、クリーンな作業環境に貢献します。●ワンタッチで調整できるワークガイドによって簡単に商品をセンター基準で搬送できます。


LA-9500M  コの字上貼機



 型 式
 LA-9500M コの字貼機 (右搬送/左搬送)
 処理能力
 30枚/分(ラベル長250mmの場合)
 ワーク仕様
 幅 75〜185mm
 高さ 30〜70mm
 ラベル仕様
 台紙幅 20〜60mm
 ラベル長 40〜300mm
 ラベル間隔 3mm以上
 ロール外径 ø280mm(約250m巻き)
 紙管内径 ø76.5mm
 コンベヤ仕様
 出入口コンベヤベルト幅 200mm
 コンベヤ長さ 1,330mm
 コンベヤ高さ 785mm (+80mm、-0mm)
 搬送速度 21.3m/分(50Hz)、25.6m/分
(60Hz)
 外形寸法
 1,330(幅)×770(奥行き)×1,
 600(高さ)mm
 質 量
 約120kg
 電源・消費電力
 AC100V 50/60Hz、最大500W
 エアー
 0.5MPa、10L/分 (ANR)
 オプション
 印字機 ・ラベル残量検知機能 など

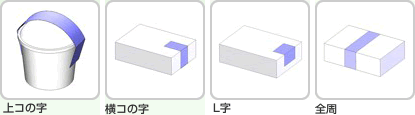

● 「デザイン」「封緘」「表示」を同時にできる1枚3役の「コの字ラベル」を貼り付けできるラベラーです。● 各種
ラベルを上、横、角、全周に貼り付けできます。● 印字機(オプション)を搭載できます。

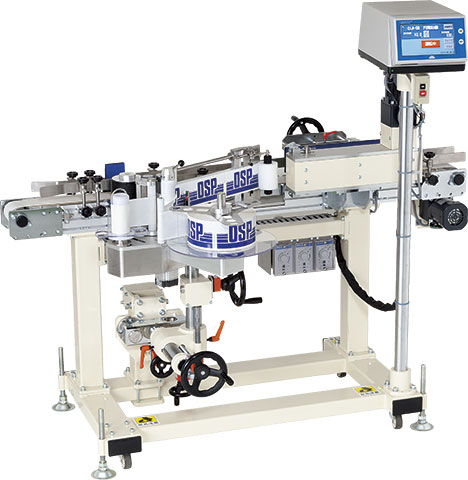

LA-9500M  円筒貼機



 型 式
 LA-9500M 円筒貼機 (右搬送/左搬送)
 処理能力
 50枚/分(ラベル長100mmの場合)
 ワーク仕様
 円筒ø30〜ø100mm
 角筒 30×30〜100×100mm
 高さ 50〜400mm
 ラベル仕様
 台紙幅 15〜120mm
 ラベル長 15〜300mm
 ラベル間隔 3mm以上
 ロール外径 ø280mm(約250m巻き)
 紙管内径 ø76.5mm
 コンベヤ仕様
 コンベヤベルト幅 100mm
 コンベヤ長さ 1,200mm
 コンベヤ高さ 785mm (+80mm、-0mm)
 搬送速度 15m/分(50Hz)、12.5m/分(60Hz)
 電源・消費電力
 AC100V 50/60Hz、最大1kW
 オプション
 印字機 ・切離装置 ・ターンテーブル など

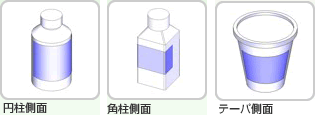

● 手作業では難しい円筒・角筒容器の側面へのラベル貼付けを高精度に実現できます。● 簡単な段取り替えでサイズ変更が行えます。● 円筒容器と角筒容器の兼用も可能です。

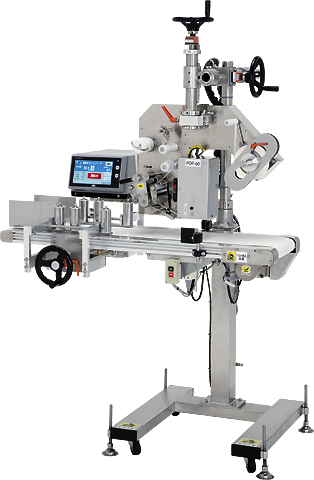

LA-POP-60  上貼機

 型 式
 LA-POP-60-CK 上貼機(左搬送)
 処理能力
 80枚/分(ワークピッチ200mmの場合)
 品種登録数
 100品種
 ラベル仕様
 ラベルサイズ 13×13mm、16×
 16mm、22&#  215;35mm (※1)
 ラベル間隔 3mm以上
 ロール外径 ø200mm(約180m巻き)
 紙管内径 ø76.5mm
 巻き仕様 表巻き
 コンベヤ仕様
 コンベヤベルト幅 300mm
 コンベヤ長さ 1,000mm
 コンベヤ高さ 785mm ( +80mm、-0mm)
 標準搬送速度 21.3m/分(50Hz)、25.5m/分(60Hz)
 外形寸法
 1,100(幅)×900(奥行き)×
 1,480(高さ)mm
 質 量
 約80kg
 電源・消費電力
 AC100V 50/60Hz 最大500W

●ラベルを吸着しながら貼り付けを行うため、パッド上でのズレが無く貼り付け精度が向上。●ラベラー本体を回転させることによって、ラベルの貼り付け角度を270度回転させることが可能。 (0度・90度・180度・270度)●ラベラー本体にワークセンサーが取り付けあり、ラベラー上下に連動するため、センサー高さ調整不要。(上下検知センサー時)●ローラー式位置規制センタリングガイドにより、従来難しかった楕円容器等もまっすぐに搬送することが可能。(特許出願中)

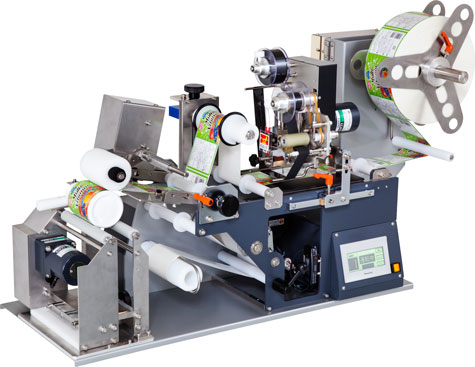

LB-140   卓上円筒貼機




 型 式
 LB-140 卓上円筒貼機
 処理能力
 15〜20枚/分(手作業のため、処理能力は目安です)
 ワーク仕様
 円筒直径ø15〜ø80mm
 高さ 最大300mm
 ラベル仕様
 台紙幅 20〜140mm
 ラベル長 45〜250mm
 ロール外径 ø280mm(最大)
 紙管内径 ø76.5mm
 外形寸法
 965(幅)×340(奥行き)×420(高さ)mm
 質 量
 約25kg
 電源・消費電力
 AC100V 50/60Hz、最大500W
 オプション
 印字機 ・2枚貼り機能 など

●手作業では難しいボトル側面へのラベル貼り付けを高精度に実現できます。●操作は簡単!ボトルを置いてボタンを
押すだけできれいに仕上がります。●化粧ラベルと裏面の表示ラベルなど、2枚のラベルを1回の操作で貼り付けできま
す。 (オプション)
